Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Calibration Report |
Modelnummer: | HME-1200 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | Relaismeetapparaat, Relaisproefsysteem, de Testreeks van het Beschermingsrelais | Huidige output: | 6x0… 30A |
---|---|---|---|
Voltageoutput: | 6x0… 120V | Outputnauwkeurigheid: | ≤0.2% voor AC output |
Max. Outputmacht: | 1x1000VA bij 180A | Verrichting: | lokale wijze + PC-wijze |
Hoog licht: | 50Hz het secundaire Materiaal van de Injectietest,60Hz het secundaire Materiaal van de Injectietest,Multifunctioneel Relaisproefsysteem |
De economische van de 6-fase Secundaire Reeks Injectietest

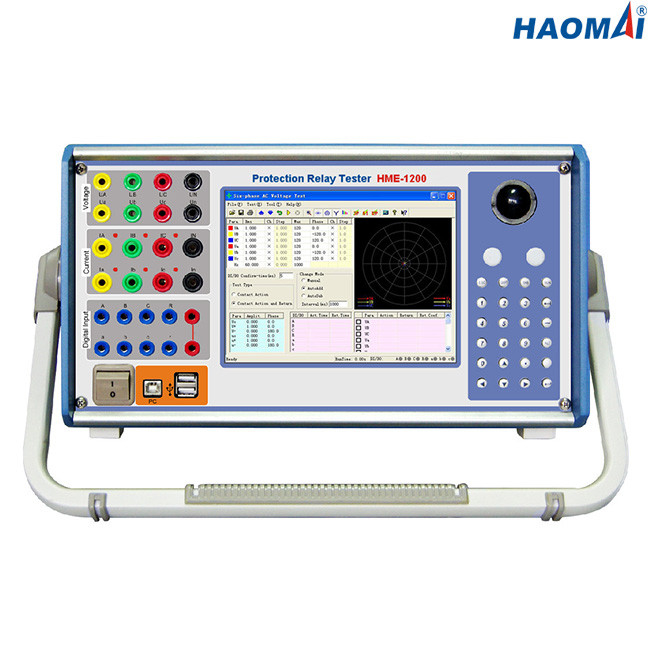

Model: Hme-1200
Economische fase 6 de Secundaire Injectietest hme-1200 plaatste is alle-in-één die relaistest met 6 wordt geplaatst faseert stroom (6×30A) en 6 faseren voltage (6×120V) output, die kan worden gebruikt om elektromechanisch, in vaste toestand en beschermingsrelais te testen met microprocessor.
Hme-1200 kunnen plaatselijk via trackball muis worden in werking gesteld en het toetsenbord, kan ook via software worden in werking gesteld die laptop met Windows-besturingssysteem in werking stellen.
Hoofdlijnen
●Het rendabelste meetapparaat van het 6 faserelais
●6 fasestroom (6×30A) + 6 faseert voltage (6×120V) output
●Ingebedde industriële PC met 8 duimlcd het scherm
●Zowel lokale beschikbare test als de verre test van PC
●8 digitale Input + 8 Digitale Output
●Overvloedige testmodules voor het testen van diverse beschermingsrelais
Technische Gegevens
Huidige Generator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 30A |
driefasenac (l-n) | 3x0… 60A | |
1-fase AC (ll-LN) | 1x0… 180A | |
GELIJKSTROOM (L-N) | 6x0… ±10 A | |
Macht | 6-fase AC (l-n) | 6x300VA bij 30A |
driefasenac (l-n) | 3x450VA bij 60A | |
1-fase AC (ll-LN) | 1x1000VA bij 180A | |
GELIJKSTROOM (L-N) | 6x70VA bij 10A | |
Nauwkeurigheid | AC: ≤0.2% | |
Gelijkstroom: ≤0.5% | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 120V |
driefasenac (l-n) | 3x0… 240V | |
GELIJKSTROOM (L-N) | 6x0… ±160V | |
Macht | 6-fase AC (l-n) | 6x80VA bij 120V |
driefasenac (l-n) | 3x100VA bij 240V | |
GELIJKSTROOM (L-N) | 6x70VA bij 160V | |
Nauwkeurigheid | AC: ≤0.2% | |
Gelijkstroom: ≤0.5% | ||
Resolutie | 1mV |
Hulpgelijkstroom-Levering
Voltagewaaier | 110V/220V (max.1.5A) |
Macht | max.165VA/330VA |
Digitale Input
Aantal | 8 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Digitale Output
Aantal | 8 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Algemene Generators
Frequentie | waaier: 0~1000Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.01Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.1° | |
Harmonisch | superpositionorde: 2~20 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC220V/230V±10%, 1 fase) |
Nominale frequentie | 50/60Hz |
Geschatte stroom | 10A bij 230V/12A bij 120V |
Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 20.3kg (44,75 pond) |
Afmetingen (W x H x D, zonder handvat) | 470×550×280mm (18.50x21.65x11.02 binnen) |
Verbindingshaven | 2 USB-poorten, 1 seriële poort |
Economische fase 6 de Secundaire Injectietest hme-1200 plaatste is de economische keus voor het testen van conventionele beschermende relais, zoals elektromechanisch, in vaste toestand en beschermende relais met microprocessor.
